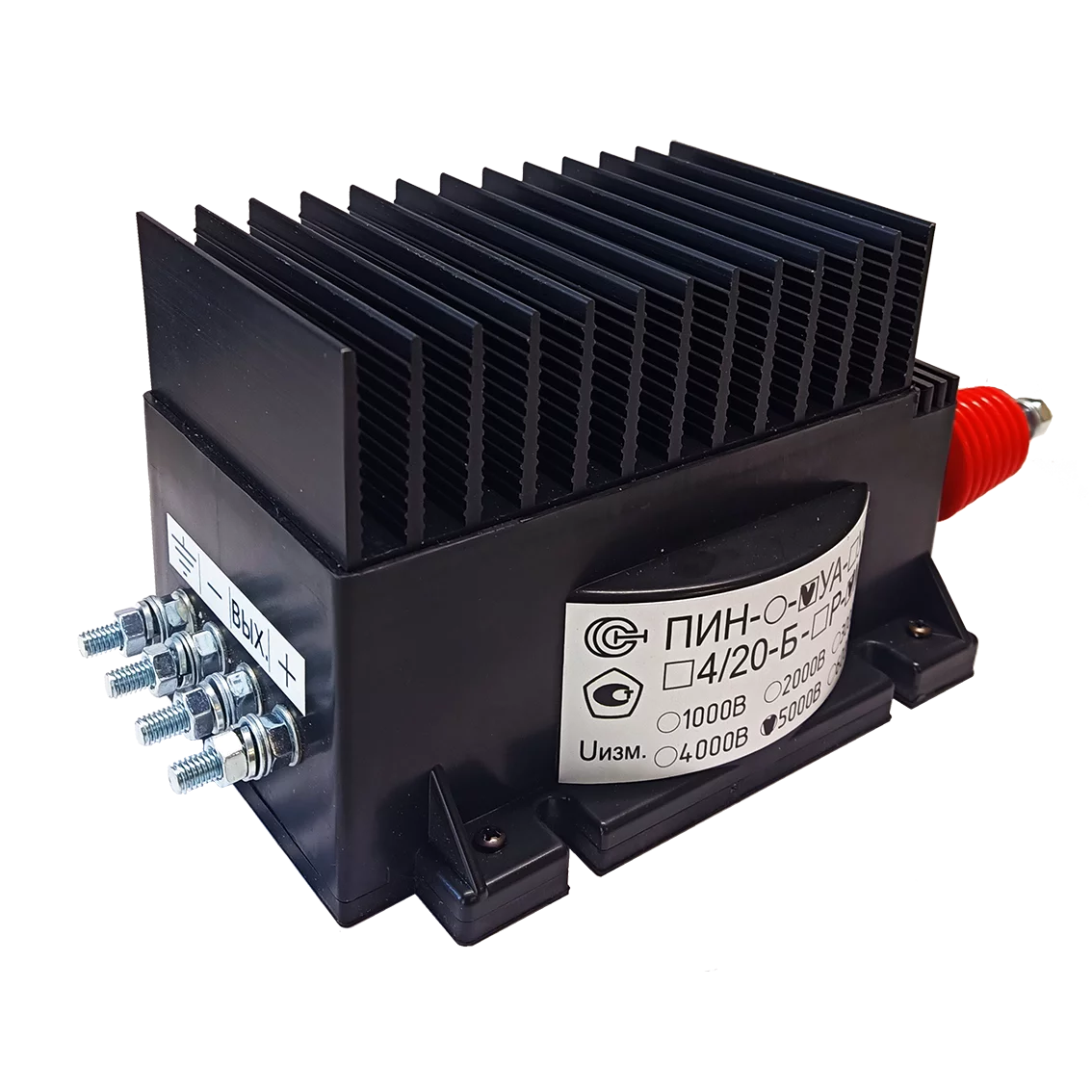

Каталог продукции Инновационные устройства контроля, защиты и управления. Микропроцессорные релейные устройства Преобразователи измерительные Преобразователи (датчики) измерительные постоянного и переменного напряжения ПИН-1000-УА-Б-M преобразователь измерительный переменного напряжения
Преобразователи напряжения измерительные ПИН-У предназначены для преобразования напряжения постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода:
Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок.
По требованию заказчика возможно изготовление датчиков с расширенным диапазоном рабочих температур.
По согласованию с разработчиком допускается питание преобразователей от однополярного источника
Преобразователи ПИН-УА предназначены для работы в составе измерительных и управляющих систем. Все преобразователи используют внешние источники питания.
Измерительные преобразователи ПИН-_-УА-Б-M выпускаются с разным диапазоном измеряемых напряжений:
| Параметр | Значение | |||||
| ПИН-1000-УА-Б-M | ПИН-2000-УА-Б-M | ПИН-3000-УА-Б-M | ПИН-4000-УА-Б-M | ПИН-5000-УА-Б-M | ПИН-6000-УА-Б-M | |
| Пределы преобразования напряжения, не менее, В, Uэфф | 0...1000 В | 0...2000 В | 0...3000 В | 0...4000 В | 0...5000 В | 0...6000 В |
| Диапазон рабочих температур, °С | -40...+70 | |||||
| Величина силы тока по измеряемой цепи при номинальном напряжении на входе, не более, мА | 2,5 | |||||
| Величина выходного сигнала преобразователей: - при номинальном напряжении на входе, мА |
50 |
|||||
| Максимальное сопротивление нагрузки, Ом | 250 | |||||
| Пределы допускаемой основной приведенной погрешности преобразования напряжения, %, не более | ±1,0 | |||||
| Пределы допускаемой дополнительной приведенной погрешности преобразования напряжения, вызванной изменением температуры окружающего воздуха в интервале рабочих температур: группа А группа В группа С |
± 1,0 ± 1,5 ± 2,0 |
|||||
| Частота преобразуемой силы тока, Гц | 50 | |||||
| Время установления выходного сигнала не более, с | 0,1 | |||||
| Время установления рабочего режима не более, с | 60 | |||||
| Время непрерывной работы, не менее, ч | Неограниченно | |||||
| Время перегрузки по входу, 20% Uном., с | 1,0 | |||||
| Напряжение питания, Uп, В | ±(от 14,25 до 25,2) | |||||
| Ток потребления по цепи питания, не более, мА | 70 | |||||
| Электрическая прочность изоляции на переменном токе 50 Гц/ 1 мин, В | 13000 | |||||
| Сопротивление изоляции в рабочих условиях не менее, МОм | 5 | |||||
| Габаритные размеры, не более, мм | 208×107×95 | |||||
| Масса, не более, кг | 2 | |||||
| № | Наименование | Количество |
| 1 | Преобразователь измерительный переменного напряжения ПИН-1000-УА-Б-M | 1 |
| 2 | Паспорт | 1 |
| Артикул: | Наименование: | Цена: | ||
| 1. | ep-4778-28882 |  | ПИН-_-УА-Б-M преобразователь измерительный переменного напряжения | 65 280 Р |
